ジャッキ類＞ジャーナルジャッキ
　

　

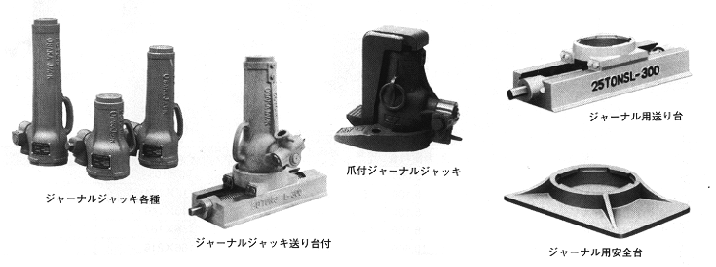

ジャーナルジャッキ （１５ＴＯＮ〜１００ＴＯＮ）
※必ず揚程の範囲で使用の事。

品番	機械名	重量（kg）	揚程（�o）	最低高（�o）	ヘッド径（�o）	ベース径（�o）
62-501	１５ＴＯＮ低揚程ジャーナルＪ	12	125	255	63	113
62-502	２５ＴＯＮ低揚程ジャーナルＪ	16	125	255	77	127
62-503	３５ＴＯＮ低揚程ジャーナルＪ	24	130	280	87	147
62-504	５０ＴＯＮ低揚程ジャーナルＪ	31	130	290	105	166
62-505	１００ＴＯＮ低揚程ジャーナルＪ	75	105	310	127	235
62-506	２５ＴＯＮ中揚程ジャーナルＪ	21	250	395	77	127
62-507	３５ＴＯＮ中揚程ジャーナルＪ	32	250	410	87	147
62-508	５０ＴＯＮ中揚程ジャーナルＪ	43	260	445	105	166
62-509	２５ＴＯＮ高揚程ジャーナルＪ	25	330	485	77	127
62-510	３５ＴＯＮ高揚程ジャーナルＪ	38	350	535	87	147

　
爪付ジャーナルジャッキ （６ＴＯＮ〜３５ＴＯＮ）
※必ず揚程の範囲で使用の事。

品番	機械名	重量（kg）	揚程（�o）	最低高（�o）	爪までの高さ（�o）	爪寸法 （�o） L*W
62-701	６ＴＯＮ爪付ジャーナルジャッキ	23	150	295	50	45*70
62-702	１０ＴＯＮ爪付ジャーナルジャッキ	29	125	275	80	50*75
62-703	１５ＴＯＮ爪付ジャーナルジャッキ	38	125	280	90	50*80
62-704	２５ＴＯＮ爪付ジャーナルジャッキ	60	130	310	110	55*90
62-705	３５ＴＯＮ爪付ジャーナルジャッキ	78	130	325	130	55*100
62-706	５ＴＯＮ爪付ジャーナルジャッキ	19	138	22	22	45*95
62-707	１０ＴＯＮ爪付ジャーナルジャッキ	38	142	28	28	60*100
62-708	１５ＴＯＮ爪付ジャーナルジャッキ	49	143	32	32

　
ＯＪ式送り台 （ジャーナルジャッキ用） 爪付は不可
※必ず揚程の範囲で使用の事。

品番	機械名	重量（kg）	台の高さ（�o）	送り長さ（�o）
62-801	１０，１５ＴＯＮ ＯＪ式 送り台	20	85	300
62-802	２０，２５ＴＯＮ ＯＪ式 送り台	25	90	300
62-803	３０，３５ＴＯＮ ＯＪ式 送り台	30	97	300
62-804	５０ＴＯＮ ＯＪ式 送り台

　
ＯＪ式安全台 （ジャーナルジャッキ用）

品番	機械名	重量（kg）	寸法L*W*H（�o）
62-901	１５ＴＯＮ ＯＪ式 安全台	5	240*190*12
62-902	２５ＴＯＮ ＯＪ式 安全台	7.5	300*200*15
62-903	３０，３５ＴＯＮ ＯＪ式 安全台	9.5	300*220*18
62-904	５０ＴＯＮ ＯＪ式 安全台	20	400*300*19
