その他（炭酸ガスＰＨ制御処理装置）＞その他（炭酸ガスpH制御処理装置）
本機は、アルカリ性排水を炭酸ガスにより連続的に中和処理をする装置です。
　
■特徴
●反応速度が速く、連続化できるので、省スペース設計です。
●炭酸ガスが万が一過過剰投入になっても、ｐＨ値が以上低下
　しないので、制御が簡単です。
●密閉された中和反応槽でｐＨ調節を行い、また、当社独自の
　エジェクタ効果によって炭酸ガスを無駄なく消費し、大気中
　には放出しません。

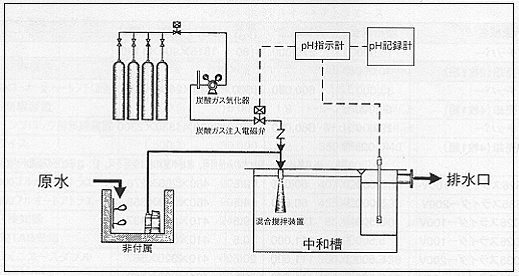

本装置は、アルカリ性排水を原水ポンプ（非付属）により混合撹拌
装置（エジェクタ）を通して中和反応槽に圧送し、放流槽からｐＨ値を
連続記録しながら放出します。ｐＨの制御方法は、ｐＨ電極によって
ｐＨを検知し、そのｐＨが設定ｐＨより高くなると炭酸ガスの注入電
磁弁が開き、設定値より低くなると閉じる、いわゆるＯＮ－ＯＦＦ制御で
す。中和反応槽内では、原水ポンプとエジェクタによるジェットミキシ
ング効果及びエジェクタ部に生じる負圧の作用により、槽上部の未
反応炭酸ガスを再度ミキシングする高効率な機能を採用しています。


　
炭酸ガスｐＨ制御処理装置

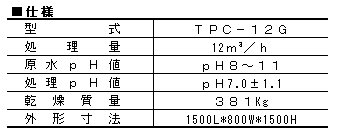

品番 機械名 保証 重量（kg） 寸法L*W*H（㎜）
64-101 ＴＰＣ-１２Ｇ ｐＨ中和装置 10日 380kg 1470*800*1500

性能 他

●ｐＨ（水素イオン濃度）値が異常に強アルカリ・強酸性の排水を短時間で
　自動的にｐＨ中和処理を行います

●中和方式・炭酸ガス中和方式・制御方式 ＯＮ-ＯＦＦ制御・原水ｐＨの組織
　ｐＨ８～１１・処理水ｐＨ値 ７．０±１．０

●処理量 １５．０立／ｈ（最大量）（処理水は水質により変化します）・配管口径
　原水入口５０Ａ 処理水出口１００Ａ（自然放流）

※炭酸ガスは現場調達です。（４本必要）

用途
土木工事関係

●生コン製造工場廃水・ダム工事現場廃水・道路、
　橋工事現場廃水・コンクリート加工品製造廃水
●その他セメント使用工場廃水
食品工業

●清涼飲料水、酒、醤油などの洗ビン廃水・染色廃水・
　写真印刷廃水・ゴム加工品（医薬）洗浄廃水
●電車、自動車洗浄廃水
　
消耗品販売
品番 機械名 単価
64-201 電極棒 （一般） 30,000
64-202 ＫＬＣ液500cc （一般） 3,000
64-203 ｐＨ記録紙 １個（一般） 5,400
64-204 ｐＨ記録紙ペン（一般） 2,400
　


　
