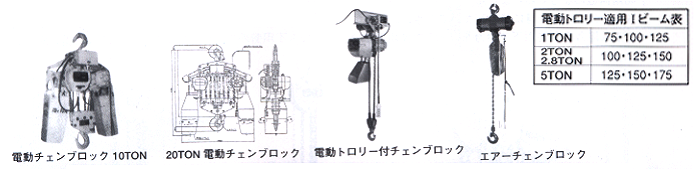

チェンブロック＞電動チェンブロック
　
　
　
電動チェンブロック （１００Ｖ２００Ｋ～２００Ｖ２．８ｔｏｎ）
※雨ざらし厳禁、荷重の７～８割迄で、ご使用下さい。
品番 機械名 重量（kg） 巻上速度（m/分） 寸法L*W*H（㎜） 備考
59-101 １００Ｖ２００Ｋ６Ｍ ホームチェンブロック 15 15 200*250*230 100V600W
59-102 １００Ｖ２００Ｋ２０Ｍ ホームチェンブロック 24 15 220*420*390 100V600W
59-103 １００Ｖ４５０Ｋ６Ｍ 電動チェンブロック 30 3.4 220*300*500 ７Ａ
59-104 １００Ｖ４５０Ｋ１２Ｍ 電動チェンブロック 35 3.4 220*300*500 ７Ａ
59-105 １００Ｖ １ＴＯＮ ６Ｍ 電動チェンブロック 60 2.1 240*390*770 ４００Ｗ
59-106 １００Ｖ １ＴＯＮ １２Ｍ 電動チェンブロック 75 2.1 240*390*770 ４００Ｗ
59-107 ２００Ｖ ４５０ｋｇ １２Ｍ小型 電動チェンブロック 30 5.6 210*310*475 200V 3相 500W
巻上5.6M/分　定格15分
59-108 ２００Ｖ ５００Ｋ１５Ｍ 電動チェンブロック 70 8.4 230*336*600 ８００Ｗ
59-109 ２００Ｖ １ＴＯＮ １０Ｍ 電動チェンブロック 70 7 320*460*600 １．２ｋＷ
59-110 ２００Ｖ １ＴＯＮ １５Ｍ 電動チェンブロック 75 7 240*390*770 １．２ｋＷ
59-111 ２００Ｖ １ＴＯＮ １８Ｍ 電動チェンブロック 80 7 240*390*770 １．２ｋＷ
59-112 ２００Ｖ １ＴＯＮ ２５Ｍ 電動チェンブロック 90 7 240*300*770 １．２ｋＷ
59-113 ２００Ｖ １ＴＯＮ ３２Ｍ 電動チェンブロック 98 7 291*455*600 １．２ｋＷ
59-114 ２００Ｖ １ＴＯＮ ５０Ｍ 電動チェンブロック 120 7.4 470*300*580 １．５ｋＷ
59-115 ２００Ｖ ２ＴＯＮ １０Ｍ 電動チェンブロック 115 7 350*600*760 ３ｋＷ
59-116 ２００Ｖ ２ＴＯＮ １５Ｍ 電動チェンブロック 130 7 350*600*760 ３ｋＷ
59-117 ２００Ｖ ２ＴＯＮ １８Ｍ 電動チェンブロック 140 7 350*600*760 ３ｋＷ
59-118 ２００Ｖ ２ＴＯＮ ２５Ｍ 電動チェンブロック 150 7 350*600*760 ３ｋＷ
59-119 ２００Ｖ ２ＴＯＮ ３０Ｍ 電動チェンブロック 165 7 335*572*750 ３ｋＷ
59-120 ２００Ｖ ２ＴＯＮ ３６Ｍ 電動チェンブロック 202 7.6 610*1435 ３ｋＷ
59-121 ２００Ｖ ２．８ＴＯＮ １０Ｍ 電動チェンブロック 210 7 440*620*860 ４ｋＷ
59-122 ２００Ｖ ２．８ＴＯＮ １５Ｍ 電動チェンブロック 225 7 440*620*860 ４ｋＷ
59-123 ２００Ｖ ２．８ＴＯＮ ２０Ｍ 電動チェンブロック 240 7 440*620*860 ４ｋＷ
59-124 ２００Ｖ ２．８ＴＯＮ ２５Ｍ 電動チェンブロック 250 7 440*620*860 ４ｋＷ
59-125 ２００Ｖ ２．８ＴＯＮ ３０Ｍ 電動チェンブロック 240 6.5 735*370*780 200V 3相 3kW巻上5.6M/分
シングルチェｰン
　

　
電動チェンブロック （５ＴＯＮ～３０ＴＯＮ）
※雨ざらし厳禁、寸法のＨはフック間の最小距離を示す。
品番 機械名 重量（kg） 巻上速度（m/分） 寸法L*W*H（㎜） 備考
59-201 ２００Ｖ ５ＴＯＮ １０Ｍ 電動チェンブロック 220 3.3 480*530*980 ３ｋＷ
59-202 ２００Ｖ ５ＴＯＮ １５Ｍ 電動チェンブロック 220 3.2 611*374*1356 ３ｋＷ　キトー
59-203 ２００Ｖ ５ＴＯＮ ２０Ｍ 電動チェンブロック 240 3.2 330*611*995 ３ｋＷ
59-204 ２００Ｖ ５ＴＯＮ ２５Ｍ 電動チェンブロック 280 3.2 335*611*995 ３ｋＷ
59-205 ２００Ｖ １０ＴＯＮ １０Ｍ 電動チェンブロック 430 3.2 1000*626*1330 ６ｋＷ　（３ｋＷ＊２）
59-206 ２００Ｖ １０ＴＯＮ １５Ｍ 電動チェンブロック 460 3.2 1000*626*1330 ６ｋＷ　（３ｋＷ＊２）
59-207 ２００Ｖ １５ＴＯＮ １５Ｍ 電動チェンブロック 680 2.1 1400*626*1520 ６ｋＷ　（３ｋＷ＊２）
59-208 ２００Ｖ １５ＴＯＮ ２０Ｍ 電動チェンブロック 800 2.1 1400*630*200 ３ｋＷ＊２
59-209 ２００Ｖ ２０ＴＯＮ １５Ｍ 電動チェンブロック 830 1.6 1700*626*1620 ６ｋＷ　（３ｋＷ＊２）
59-210 ２００Ｖ ２０ＴＯＮ ２０Ｍ 電動チェンブロック 950 1.6 1600*630*2100 ３ｋＷ＊２
59-211 ２０ＴＯＮ ２４Ｍ 電動チェンブロック 1,100 1.6 1600*630*2100 200V3相　３ｋＷ＊２
59-212 ２００Ｖ ３０ＴＯＮ １５Ｍ 電動チェンブロック 1,700 1.06 2000*830*1950 ７ｋＷ　（３．５ｋＷ＊２）
59-213 ２００Ｖ ３０ＴＯＮ ２０Ｍ 電動チェンブロック 1,900 1.06 1800*850*2200 ３．５ｋＷ＊２

エアーチェンブロック
※雨ざらし厳禁、過荷重厳禁。
品番 機械名 重量（kg） 巻上速度（m/分） 寸法L*W*H（㎜） 備考
59-301 ５００Ｋ １０Ｍ エアチェンブロック 40 12 220*305*460 1.8　ｴｱｰ圧力7kg/c㎡
59-302 １ＴＯＮ １０Ｍ エアチェンブロック 45 6 220*305*460 1.8　ｴｱｰ圧力7kg/c㎡
59-303 １ＴＯＮ １５Ｍ エアチェンブロック 50 6 220*305*460 2.2　ｴｱｰ圧力7kg/c㎡
59-304 ２ＴＯＮ １５Ｍ エアチェンブロック 60 3 230*300*600 1.8　ｴｱｰ圧力7kg/c㎡
59-305 ２．８ＴＯＮ １５Ｍ エアチェンブロック 95 3.2 300*400*700 3.3　ｴｱｰ圧力7kg/c㎡

電動トロリー付電動チェーンブロック
（寸法のＨはトロリー上部と下ブロック間最小距離を示す） ※逆転結線注意
品番 機械名 重量（kg） 巻上速度（m/分） 寸法L*W*H（㎜） 備考
59-401 １ＴＯＮ １０Ｍ ２００Ｖ３相 110 7 600*500*850 2.4ｋW　巾100、125FSEHL
59-402 １ＴＯＮ １５Ｍ ２００Ｖ３相 120 7 600*500*850 2.4ｋW　巾100、125FSEHL
59-403 １ＴＯＮ ２５Ｍ ２００Ｖ３相 130 7 600*500*850 2.4ｋW　巾100、125FSEHL
59-404 １ＴＯＮ ３２Ｍ ２００Ｖ３相 140 7 600*500*850 2.4ｋW　巾100、125FSEHL
59-405 １ＴＯＮ ５０Ｍ ２００Ｖ３相 150 7.4 600*500*850 二葉型ＭＨ型　巾100、125
59-406 ２ＴＯＮ １０Ｍ ２００Ｖ３相 170 7 600*600*1100 3.5kW　二葉FSEHL　巾150
59-407 ２ＴＯＮ １５Ｍ 又は１８Ｍ ２００Ｖ３相 180 7 600*600*1100 3.5kW　二葉FSEHL　巾150
59-408 ２ＴＯＮ ２５Ｍ ２００Ｖ３相 200 7 600*600*1100 3.5kW　二葉FSEHL　巾125
59-409 ２ＴＯＮ ３０Ｍ ２００Ｖ３相 220 7 600*600*1100 3.5kW　二葉FSEHL　巾125、150
59-410 ２ＴＯＮ ３６Ｍ ２００Ｖ３相 295 7.3 600*600*1100 3.5kW　二葉FSEHL　巾100、125、150
59-411 ２．８ＴＯＮ １０Ｍ ２００Ｖ３相 220 7 610*620*1300 ４ｋＷ　巾125、150
59-412 ２．８ＴＯＮ １５Ｍ ２００Ｖ３相 230 7 610*620*1300 ４ｋＷ　巾125、150
59-413 ２．８ＴＯＮ ２５Ｍ ２００Ｖ３相 250 7 610*620*1300 ４ｋＷ　巾125、150
59-414 ２．８ＴＯＮ ３０Ｍ ２００Ｖ３相 270 6.5 610*620*1300 ４ｋＷ　巾125、150
59-415 ５ＴＯＮ １０Ｍ ２００Ｖ３相 300 3.2 640*570*1300 ３．７ｋＷ　巾150、175
59-416 ５ＴＯＮ ２５Ｍ ２００Ｖ３相 350 3.2 640*570*1300 ３．７ｋＷ　巾150、175
59-417 （トロリーのみ）５００ｋｇ １００Ｖ 40 横行21 260*460*240 Ⅰ型→75,100,125　100Ｖ
　
　
